大 創 實 驗 室

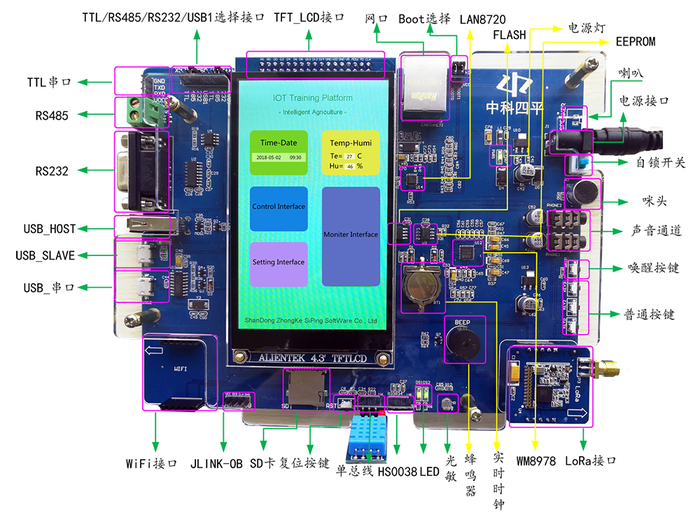

1顆STM32F407ZGT6主芯片

1個USB 串口，可用于程序下載和代碼調試（USMART 調試）

1個電源指示燈（綠色）

1個USB-SLAVE 接口，用于USB 從機通信

2個狀態指示燈，綠色

1個USB-HOST(OTG)接口，用于USB 主機通信

1個紅外接收頭，HS0038

1個蜂鳴器

1個高性能音頻編解碼芯片，WM8978

1個SD卡接口

1個無線WiFi接口，支持ESP8266 無線模塊

1個百兆以太網接口（RJ45）

1個SPI接口的Lora接口，支持SX1278模塊

1個標準的SWD 調試下載口

1路485 接口，采用MAX3485 芯片

1個錄音頭（MIC/咪頭）

1路RS232 串口（孔）接口，采用MAX3232芯片

1路立體聲音頻輸出接口

1路單總線接口，支持DS18B20/DHT11等單總線傳感器

1路立體聲錄音輸入接口

1個光環境傳感器

1個小揚聲器

1個SPI接口FLASH

1組5V電源供應/接入口

1個IIC接口的EEPROM

1個參考電壓設置接口

1個JLINK-OB調試接口

1個直流電源輸入接口（輸入電壓5.0V）

1個TTL/RS232/RS485/USB1選擇接口（串口1）

1個啟動模式選擇配置接口

1個TTL串口

1個RTC 后備電池座，并帶電池

1個BOOT選擇接口

1個復位按鈕，可用于復位MCU和LCD

1個復位按鍵

1個WKUP按鍵，用于喚醒功能

1個喚醒按鍵

3個普通按鍵

1個實時時鐘

1個電源開關，控制整個板的電源

1個標準的2.4/2.8/3.5/4.3/7.0寸LCD 接口，支持電阻/電容觸摸屏
