    4*4矩陣按鍵，又稱行列式鍵盤，它用4條I/O線作為行線，它用4條I/O線作為列線組成鍵盤。在行線和列線的每一個交叉點上設置一個按鍵，這樣鍵盤按鍵就有4*4個，這種行列式鍵盤結構能夠有效的提高單片機系統的I/O口利用率。

產品參數：

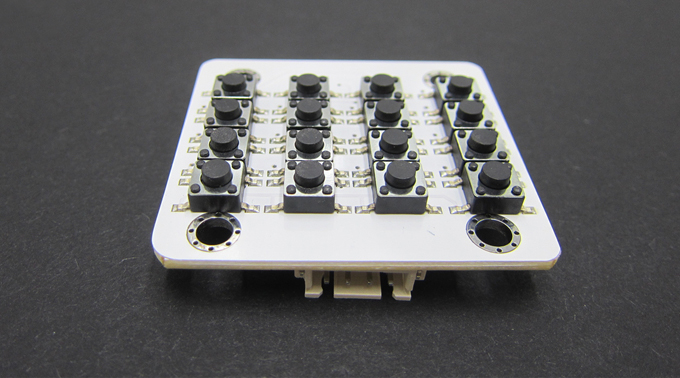

1、產品名稱：4*4矩陣按鍵

2、信號電源要求：+3.0V -5.5V

3、接口模式： 2*XH2.54*4

4、引腳定義：A1：行IO口1，A2：行IO口2，A3：行IO口3，A4：行IO口4，B1：列IO口1，B2：列IO口2，B3：列IO口3，B4：列IO口4。

5、尺寸：46*42*12mm

6、重量：12g

7、顏色：白色
