　　溫度傳感器采用的是LM35溫度傳感器，其輸出電壓為攝氏溫標。其基本工作原理：溫度傳感器電路將測量到的溫度信號轉換成電壓信號輸出到信號放大電路，與溫度值對應的電壓信號經放大后輸出至A／D轉換電路，把電壓信號轉換成數字量送給單片機系統，單片機系統根據顯示需要對數字量進行處理，再送溫度顯示系統進行顯示。

產品參數：

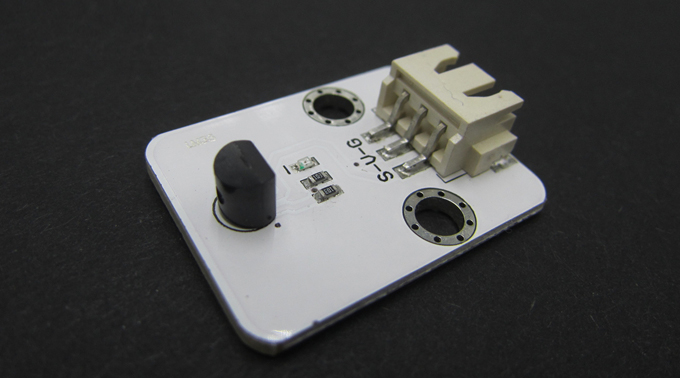

1.產品名稱：LM35溫度傳感器

2.電源要求：+3.0V -5.5V

3.信號類型：模擬信號

4.接口模式： XH2.54 × 3

5.尺寸：23 ×30x8mm

6.定義：S-信號輸出，V-電源，G-地

測溫范圍：-40℃到150℃

靈敏度：10mV/℃

備注：LM35
